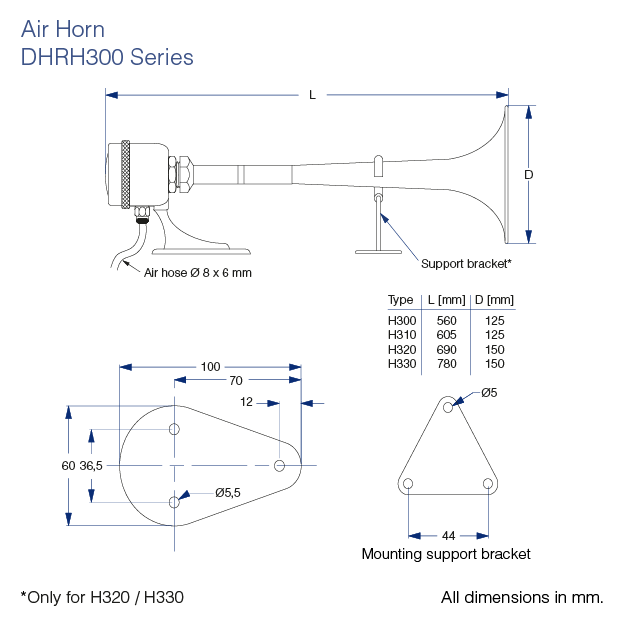

Art-Nr.	Typ	Farbe	D (mm)	L (mm)	Preis (Stück)	Lieferzeit	Merken	Kaufen

Downloads

PDF: 3421-030 DHR H300 Air horn Series User Manual

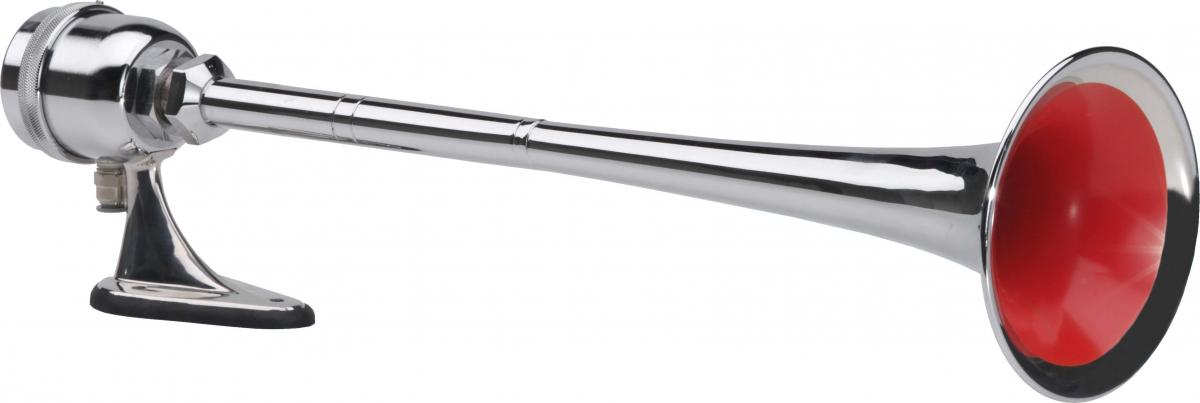

Signal-Drucklufthorn der Serie H300 von Den Haan Rotterdam (DHR) für Binnenschiffe oder kleine Küstenschiffe.

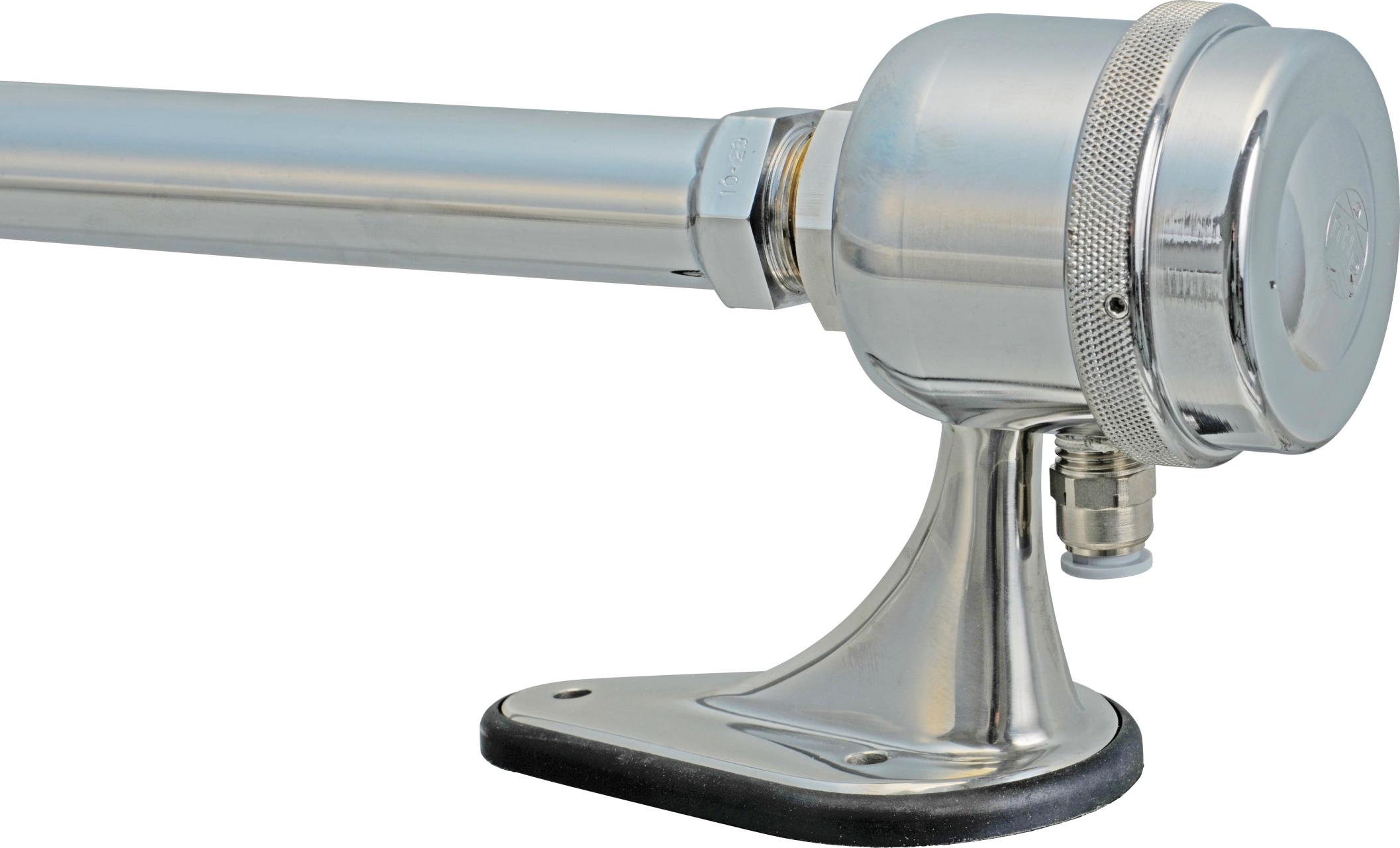

Ein sehr robustes Nebelhorn mit einem Membrangehäuse aus Edelstahl (316L) und einem Schalltrichter aus verchromtem Messing.

Das Horn wird mit einem kleinen Druckluftkompressor betrieben. Den von DHR empfohlenen Kompressor MARCO M1 mit Relais (Artikel-Nr. 3426-112) finden Sie ebenso wie den benötigten Drucktaster (Artikel-Nr. 3421-103) oder das Bedienpanel (Artikel-Nr. 3421-110) und ein Relais (Artikel-Nr. 3421-107) weiter unten auf dieser Seite unter "Zubehör & Ersatzteile".

Dort finden Sie auch die erforderliche 6x8 mm-Druckluftleitung, Artikel-Nr. 3421-100, sowie passende Verbinder.

Luftverbrauch: 1,5 - 2 l/sec. bei 1 - 2 bar.

Lautstärke
H300: 122 dB(A) bei einer Grundfrequenz von 224 Hz.
H310: 122 dB(A) bei einer Grundfrequenz von 216 Hz.
H320: 132 dB(A) bei einer Grundfrequenz von 216 Hz.
H320: 132 dB(A) bei einer Grundfrequenz von 184 Hz.

Gewicht
H300: 1.500 g
H310: 1.600 g
H320: 1.700 g
H330: 1.900 g
