DHR-Bedienpanel für Schallsignalanlage H300 oder H400

3421-110 DHR-Bedienpanel für Schallsignalanlage H400 MARITONE
3421-110 DHR-Bedienpanel für Schallsignalanlage H400 MARITONE
3421-110 DHR-Bedienpanel für Schallsignalanlage H400 MARITONE

1.399,00 €*

1.399,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1 - 0 Tage

Am Lager

Beschreibung
Typ
Stk

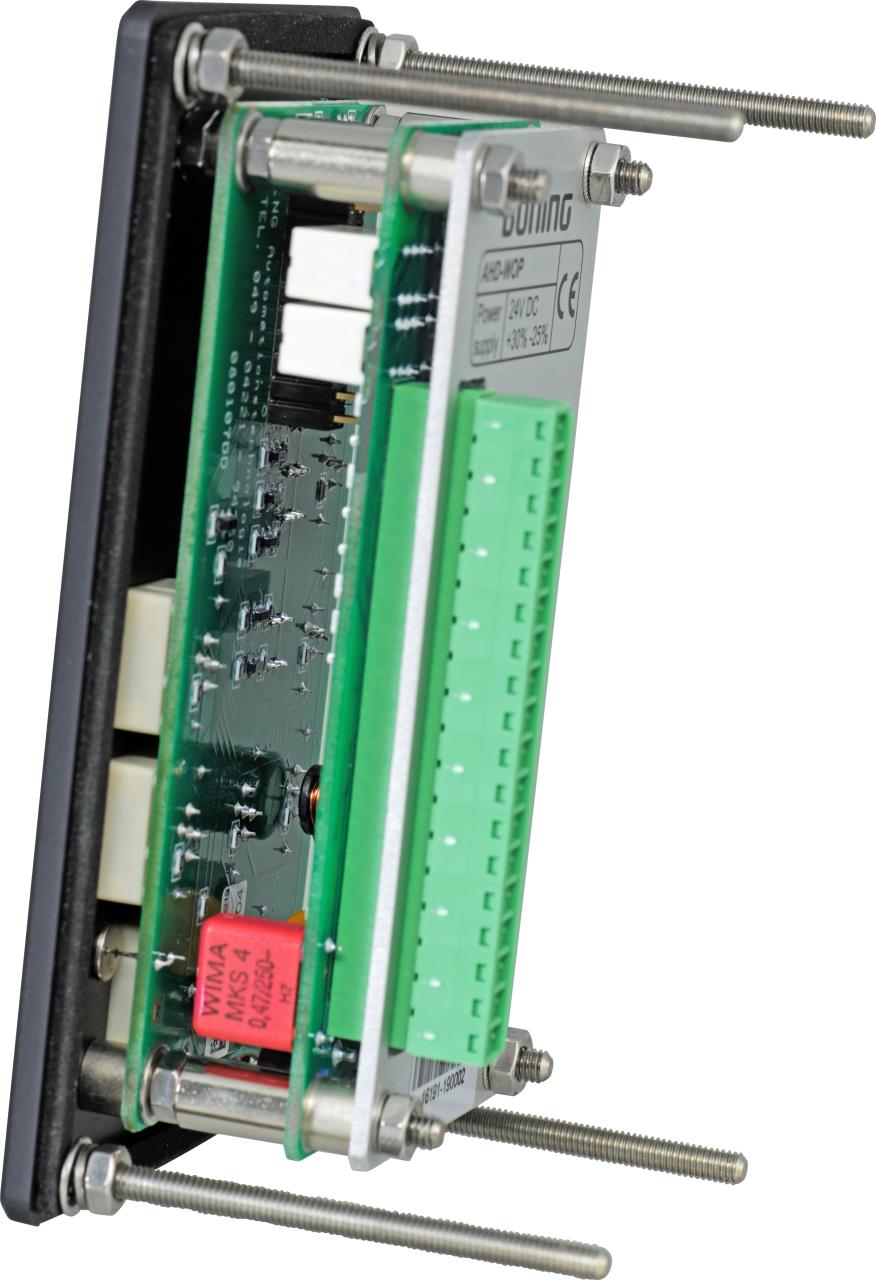

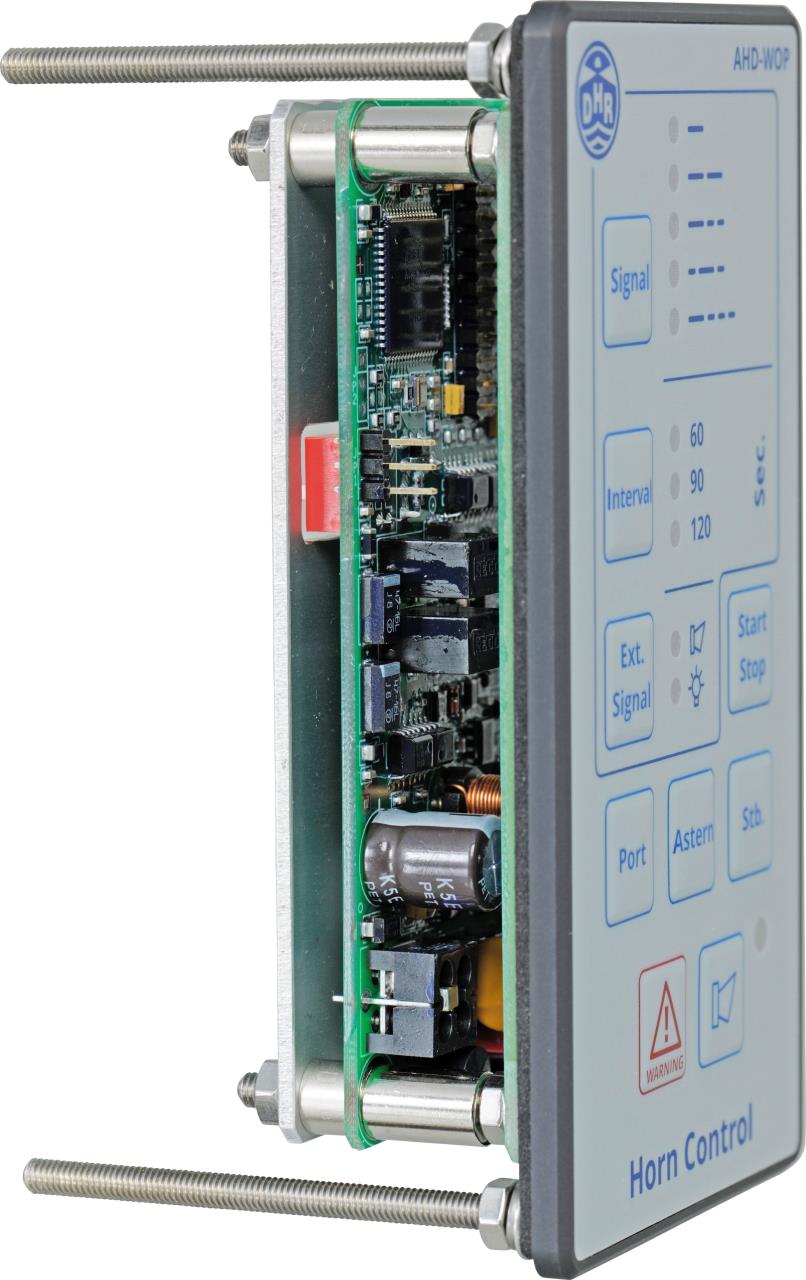

DHR-Bedienpanel zum Betrieb eines Signal-Drucklufthorns der Serie H300 oder des H400 MARITONE.

Das Panel bietet vorprogrammierte Signale gemäß der Kollisionsverhütungsregeln (KVR, COLREG '72).

Vorprogrammierte Signale:

  • Kursänderung nach Backbord / Steuerbord
  • Maschine läuft rückwärts
  • Kollisionswarnung
  • Nebelsignal Motorfahrzeug mit Fahrt durchs Wasser
  • Nebelsignal Motorfahrzeug ohne Fahrt durchs Wasser
  • Nebelsignal Fahrzeug mit eingeschränkter Manövrierfähigkeit
  • Nebelsignal Schiff vor Anker
  • Nebelsignal Schiff wird geschleppt

Auswählbar sind:

  • Drei verschiedene Intervalloptionen: 60, 90 oder 120 Sekunden

Das Panel verfügt über:

  • Einen Drucktaster für manuelle Signalisierung
  • Einen Drucktaster zum Ein- und Ausschalten des Manöverlichts oder des Horns
  • Zwei Relais für die Ansteuerung des Signal-Drucklufthorns
  • Zwei Relais für die Ansteuerung eines Signallichts

Elektrische Versorgung:

24 VDC (+30%/-25%), maximal 400 mA.

Die Vorderseite des Panels ist nach IP67, die Rückseite nach IP20 geschützt.

Maße:

B x H x T 70 x 130 x 65mm, 0,4 kg

mehr Informationen
Artikel anzeigen
📖 Artikel im TOPLICHT-Katalog ansehen


DHR-Bedienpanel zum Betrieb eines Signal-Drucklufthorns der Serie H300 oder des H400 MARITONE.

Das Panel bietet vorprogrammierte Signale gemäß der Kollisionsverhütungsregeln (KVR, COLREG '72).

Vorprogrammierte Signale:

  • Kursänderung nach Backbord / Steuerbord
  • Maschine läuft rückwärts
  • Kollisionswarnung
  • Nebelsignal Motorfahrzeug mit Fahrt durchs Wasser
  • Nebelsignal Motorfahrzeug ohne Fahrt durchs Wasser
  • Nebelsignal Fahrzeug mit eingeschränkter Manövrierfähigkeit
  • Nebelsignal Schiff vor Anker
  • Nebelsignal Schiff wird geschleppt

Auswählbar sind:

  • Drei verschiedene Intervalloptionen: 60, 90 oder 120 Sekunden

Das Panel verfügt über:

  • Einen Drucktaster für manuelle Signalisierung
  • Einen Drucktaster zum Ein- und Ausschalten des Manöverlichts oder des Horns
  • Zwei Relais für die Ansteuerung des Signal-Drucklufthorns
  • Zwei Relais für die Ansteuerung eines Signallichts

Elektrische Versorgung:

24 VDC (+30%/-25%), maximal 400 mA.

Die Vorderseite des Panels ist nach IP67, die Rückseite nach IP20 geschützt.

Maße:

B x H x T 70 x 130 x 65mm, 0,4 kg
