Aufbau-Kugelkompass für die Bügelmontage auf einer Segelyacht oder Motoryacht. Ebenfalls geeignet als Rettungsbootkompass (MED-/SOLAS-Zulassung Class B Lifeboats / Rescueboats).Innenkardanik mit Voraus-Steuerstrich und gut ablesbarer 5°-Rose mit 70 mm Durchmesser.LieferumfangARTICA BA2integrierte 12-Volt-BeleuchtungKompensiereinrichtungMED-Zertifikat
Der Kompass SILVA 100BC ist ideal für kleine bis mittelgroße Motor- und Segelboote. Die Halterung ist abnehmbar und ermöglicht diverse Montagemöglichkeiten.Mit gelben, 45°-kardanischen Steuerstrichen, 5 Grad-Doppelskala und gedämpfter Kompassrose.Mit eingebauter 12V-Beleuchtung, Kompensierung und unbegrenzter Vor- und Rückneigung. Kränung bis 30°. Scheinbarer Rosendurchmesser 100 mm.
Der Kompass SILVA 100NBC/FBC ist ideal für kleine bis mittelgroße Motor- und Segelboote.Es werden zwei verschiedene Halterungen mitgeliefert, so das der Kompass als Aufbau - oder Einbaukompass genutzt werden kann. Bei Verwendung des Aufbaubügels kann der Kompass an einem Ort fixiert oder mit Hilfe der 2 mitgelieferten Befestigungsschienen so befestigt werden, daß er innerhalb weniger Sekunden vom Montageort entfernt werden kann um ihn dann unter Deck sicher zu verstauen.Bei Nutzung der Einbaumulde kann der Kompass in jedem beliebigen Winkel in ein Schott eingebaut werden.Eingebaute Beleuchtung und Kompensierung, 5 Grad-Doppelskala mit 45°-Steuerstrichen. Scheinbarer Rosendurchmesser 100 mm.Mit Visier.
Der Yachtkompass MERKUR S-R kann mit der Bügelhalterung (bitte zusätzlich bestellen) am Schott oder auf dem Pult montiert werden. 120 mm scheinbarer Rosendurchmesser, Gewicht 1,6 kg, Halbschwingungszeit >4,7 Sekunden.Die vollsphärische, solide Konstruktion mit innenkardanischer Aufhängung sorgt für ruhige und genaue Anzeige unter allen Bedingungen. Volumenausgleich durch schwinungsisolierenden Doppelboden, unbegrenzte roll- und Stampffreiheit und eine angepasste Dämpfung. Seewasserbeständiges Aluminiumgehäuse, eloxiert und schwarz pulverbeschichtet, schlag- und kratzfeste Mineralglasglocke, schwarze Rose mit klarer 5°-Teilung. Lieferung mit blendfreier, roter 12 Volt Beleuchtung (24 Volt Beleuchtung optional).Spitzenqualität 'Made in Hamburg': Seit über 150 Jahren sind die Qualitätskompasse von C. PLATH weltweit geschätzt.

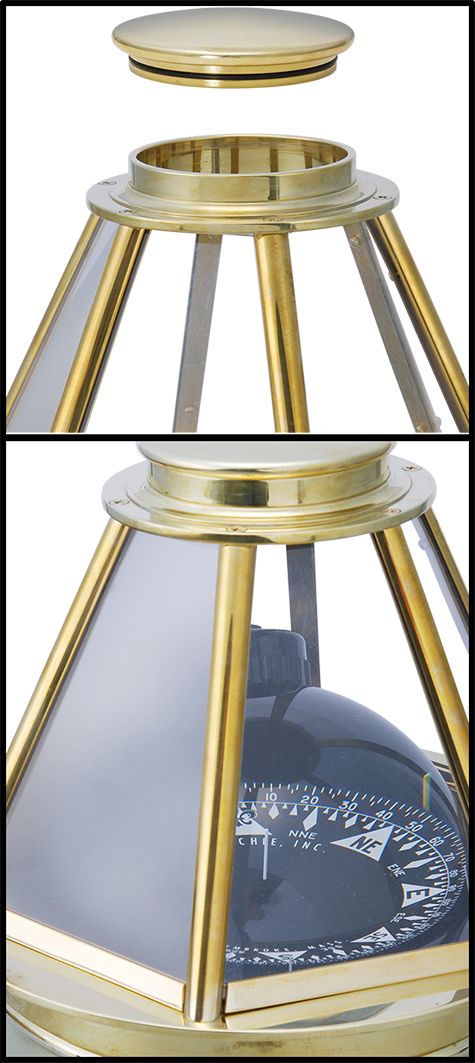

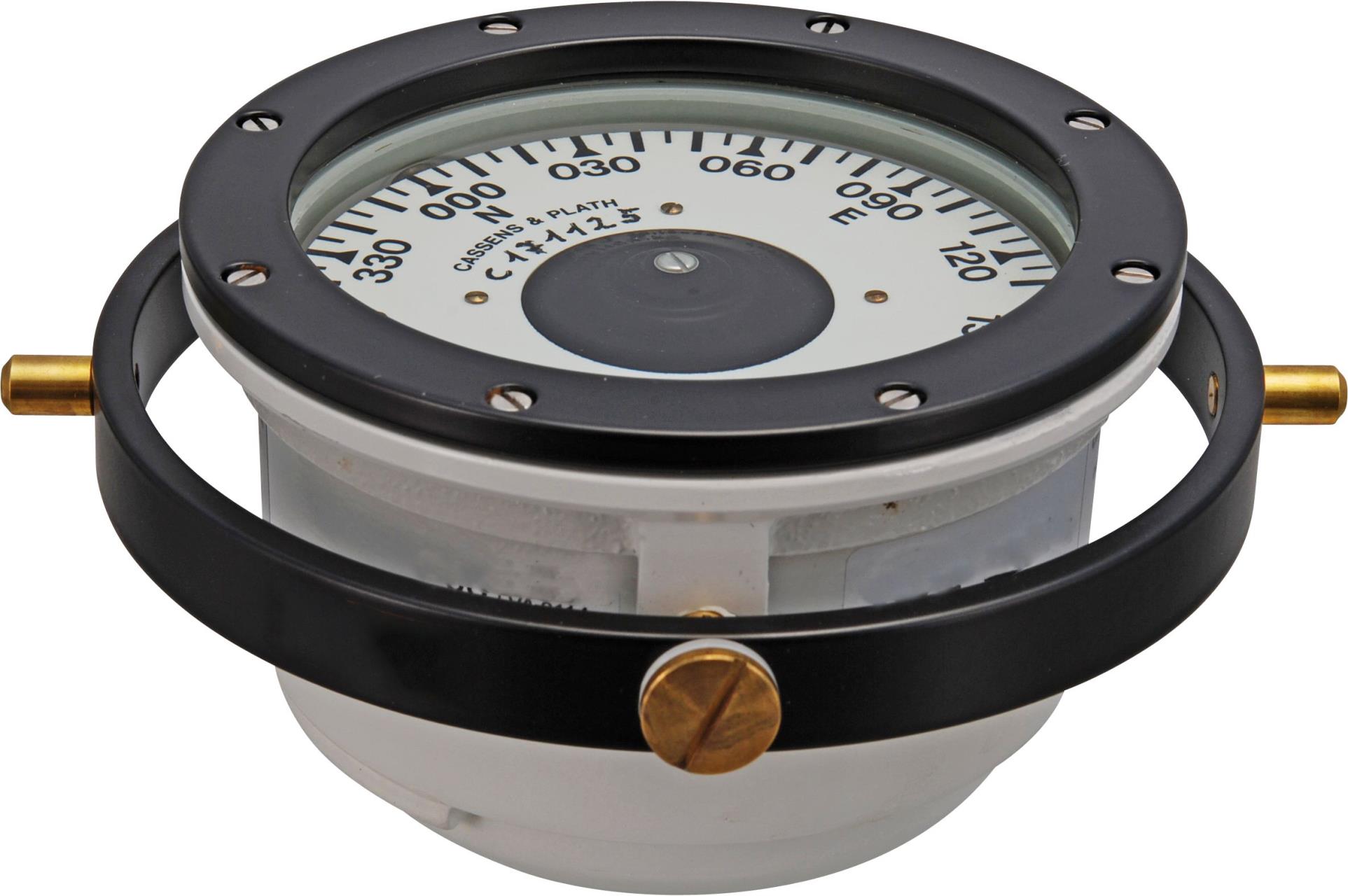

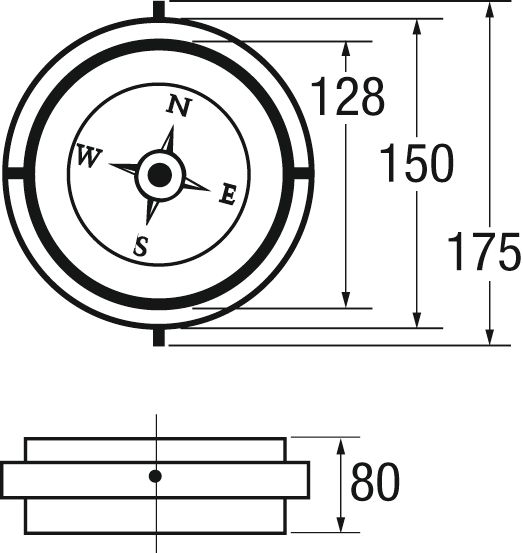

Kompasshaus aus poliertem Messingblech, in traditioneller Ausführung mit seitlicher Petroleumbeleuchtung. Innen ist das Gehäuse weiß lackiert, von außen ist es mit einer klaren Schutzlackierung überzogen.Zwar auch sehr dekorativ, aber wirklich für den Bordbetrieb geeignet. Mit Aufhängemöglichkeit für einen Flachglaskompass, z. B. den Rettungsbootkompass CASSENS & PLATH TYPE/51 (Artikel-Nr. 3740-002) - siehe ähnliche Artikel.Das Kompasshaus ist in zwei Ausführungen verfügbar: einteilig mit fester Haube oder zweiteilig mit abnehmbarer, bzw. drehbarer Haube.Beim zweiteiligen Kompasshaus liegen die Aufhängemöglichkeiten rund 18 cm auseinander.Beim einteiligen Kompasshaus müssen die Pins am Kardanikring rund 20 cm auseinanderliegen, um durch die Bohrungen vorne und hinten im Gehäuse zu reichen. Sollten Sie den TYPE/51-Kompass von Cassens & Plath im einteiligen Kompasshaus montieren wollen, brauchen Sie längere Schrauben für die Befestigung des Kardanikrings. Geben Sie dann bitte im letzten Schritt Ihrer Bestellung unter "Bemerkungen" an, dass wir Ihnen diese (Artikel-Nr. 3740-111) kostenlos beilegen sollen.Als Ersatzteile sind der COLZA-Petroleumbrenner oder die komplette Petroleumbeleuchtung (COLZA-Brenner plus Tank) verfügbar.Die optionalen (nicht im Lieferumfang enthaltenen) Kompensierungsmagazine werden vor und seitlich neben dem Kompass montiert und sind jeweils justierbar. Sie finde diese unter "Zubehör & Ersatzteile".
Kunststoff, mattschwarz lackierte Abdeckung. Für jeden Kompasstyp geeignet. Zwei Magazine zur B- und C-Kompensierung, durch je zwei umsteckbare Magnete kalibrierbar. Justierung durch einen Kompensierer ist in der Regel erforderlich.Lieferumfang: 2 Magazine 130 x 25 x 25 mm, ausführliche Montageanleitung.
Vollkardanischer Steuer- und Peilkompass der auch gut für größere Stahl-Yachten geeignet ist, da eine Kompensiereinrichtung (B+C, sowie K) auf der Bodenplatte integriert ist.Kompensierung, Beleuchtung, Abdeckhaube und Peilstift sind im Lieferumfang enthalten.SIGMA ist wahlweise in schwarz oder weiß lieferbar, die Lackierung ist seewasserbeständig.Ein typischer Einbauort ist das Schiebeluk oder das Kajütdeck, so dass die Ablesung vom Steuerstand aus erfolgen kann.Klare, gut ablesbare Skala mit 5°-Teilung. Bei abgenommener Abdeckhaube kann die Ablesung von oben an der horizontalen Rose erfolgen. Bei Gegenlicht wird die Abdeckhaube aufgelegt und der Kompass kann an der vertikalen Rose abgelesen werden.Der Kompass SIGMA lässt sich innerhalb weniger Sekunden leicht aus der Halterung herausnehmen und kann dann sicher unter Deck verstaut werden. Dazu kann eine optionale zweite Bodenplatte bestellt werden die unter Deck befestigt wird. Bei einem zweiten Fahrstand lässt sich auch hier eine zweite Bodenplatte montieren, so dass der Kompass bei Bedarf umgesetzt werden kann.Der mitgelieferte Schatten- oder Peilstift dient zur astronomischen Deviationskontrolle.Jeder Kompass wird individuell getestet und attestiert.Besondere MerkmaleEingebaute B+C, K-KompensierungIn Gegensicht an vertikaler, in Draufsicht an horizontaler Rose ablesbarProfessionelles DesignVollkardanisch gelagertSchwarze Rose mit weißer 5°- TeilungTemperaturstabil -30°C bis 60°C2 Steuerstriche zur Kurskontrolle aus unterschiedlichen RichtungenBeleuchtung 12 oder 24 VDCSeewasserbeständig lackiertes Messinggehäuse mit HaubeAls Zubehör ist ein Peilaufsatz erhältlich um terrestrische sowie astronomische Peilungen durchzuführen.

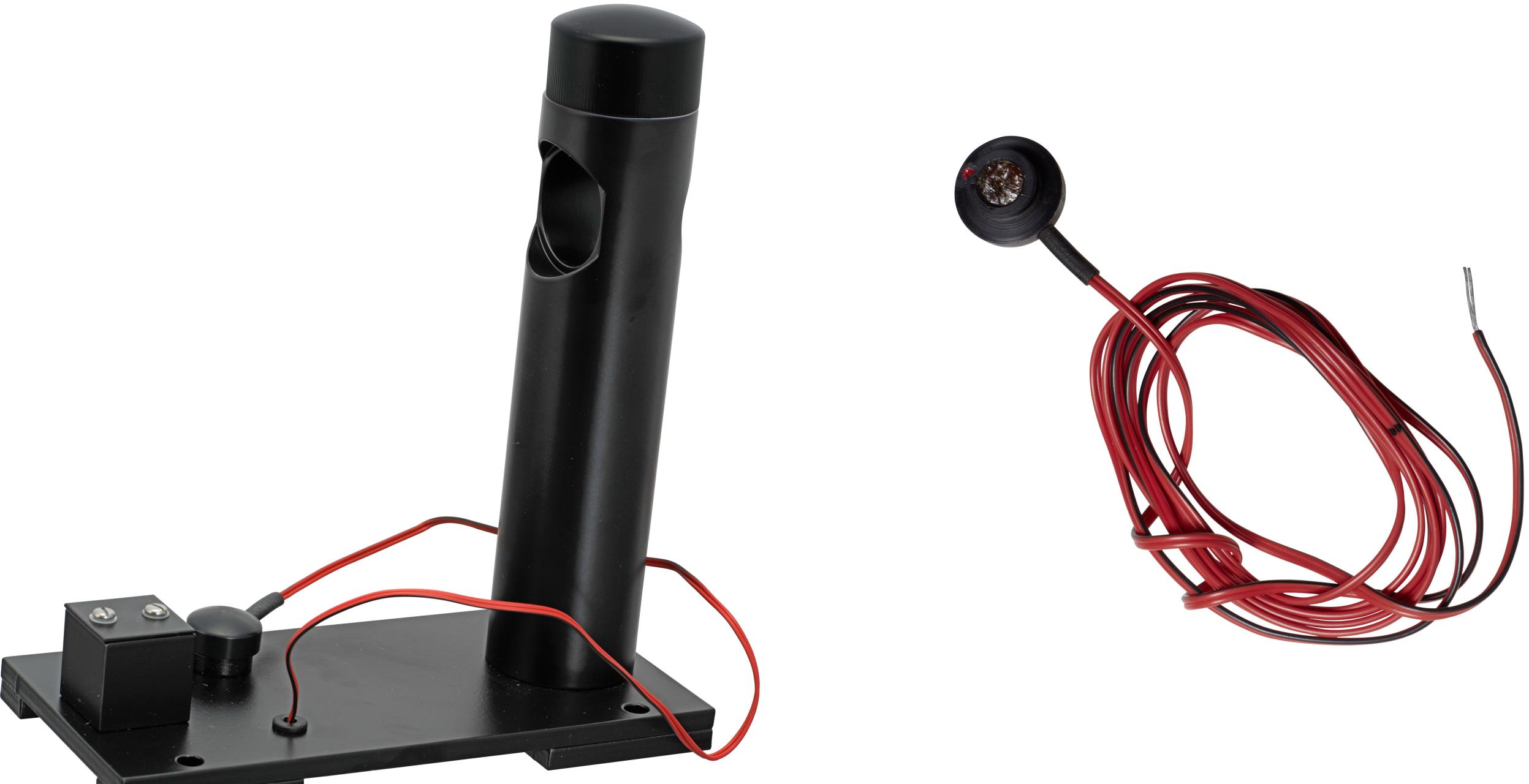

Zubehör für den SIGMA - Kompass von CASSENS & PLATH:Praktische Decksplatte für das SIGMA Kompassmodell von CASSENS & PLATH mit integrierter Kompensiereinrichtung und Beleuchtung. Durch den Schnellverschluss lässt sich der Kompass einfach montieren und demontieren, z.B. um den Kompass an einem weiteren Steuerstand anzubringen oder um ihn sicher unter Deck zu verstauen, wenn er nicht benutzt wird.Die Decksplatte ist weiß oder schwarz lackiert lieferbar.Ersatz-Beleuchtung 12 V oder 24 V.Die Beleuchtungseinheit für den SIGMA Kompass von CASSENS & PLATH kann durch einen Bajonettverschluss am Kompass befestigt werden. Wird der Kompass aus der Halterung entfernt um ihn unter Deck zu verstauen oder an einem zweiten Steuerstand zu benutzen, kann die Beleuchtungseinheit auf der Bodenplatte an einem dort integrierten Bajonettverschluss sicher platziert werden.

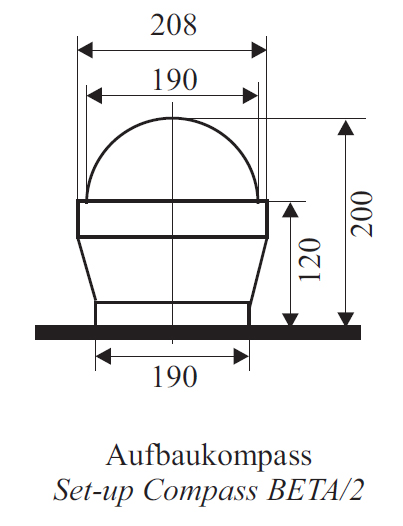

Aufbau-Kompass BETA/2 im Messinggehäuse (schwarz oder weiß lackiert). Steuerkompass-Serie des Traditionsherstellers CASSENS & PLATH.Hohe Anzeigegenauigkeit entsprechend ISO-NormDas deutliche Rosenbild mit 5°-Teilung ermöglicht ein ermüdungsfreies Ablesen über längere Zeiträume auch bei NachtSchock- und vibrationsfestMit Schattenstift zur Deviationskontrolle (Azimutpeilung) sowie blendfreier 12 Volt RotlichtbeleuchtungMit Werksattest

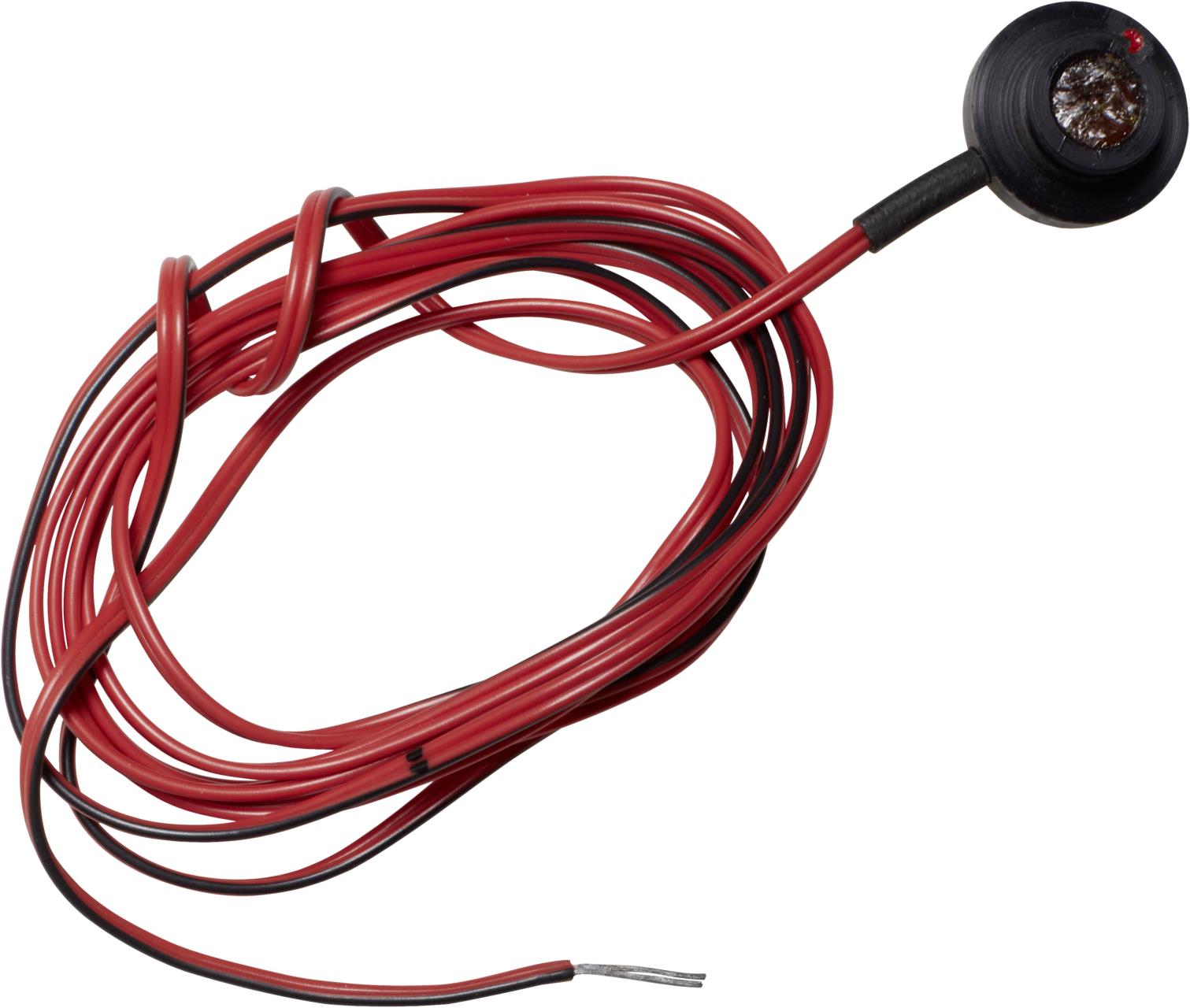

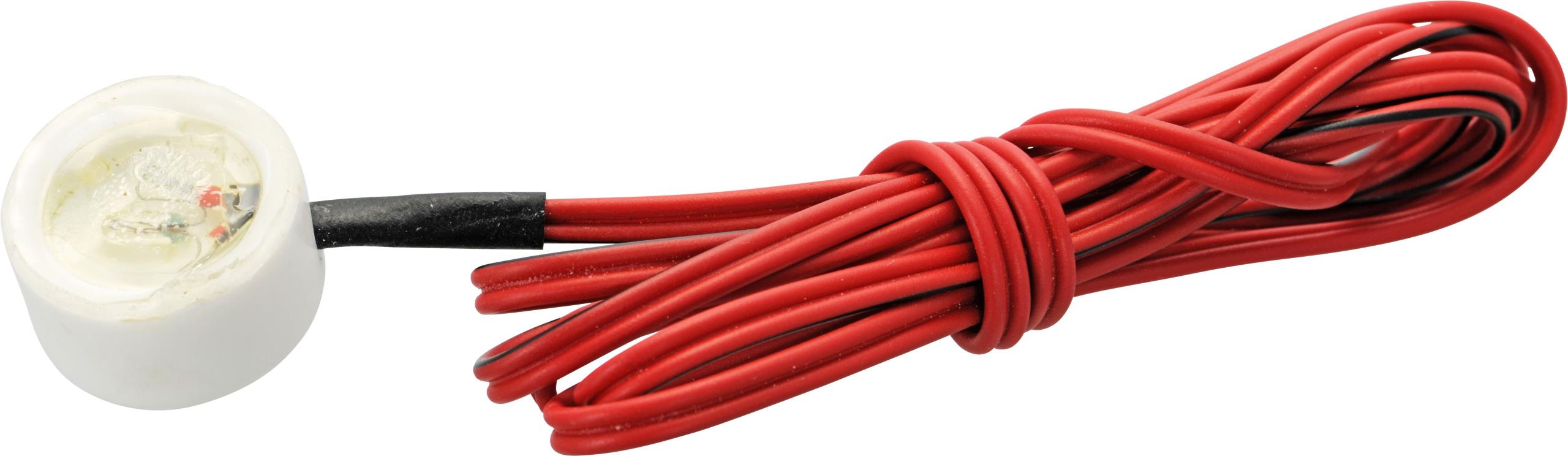

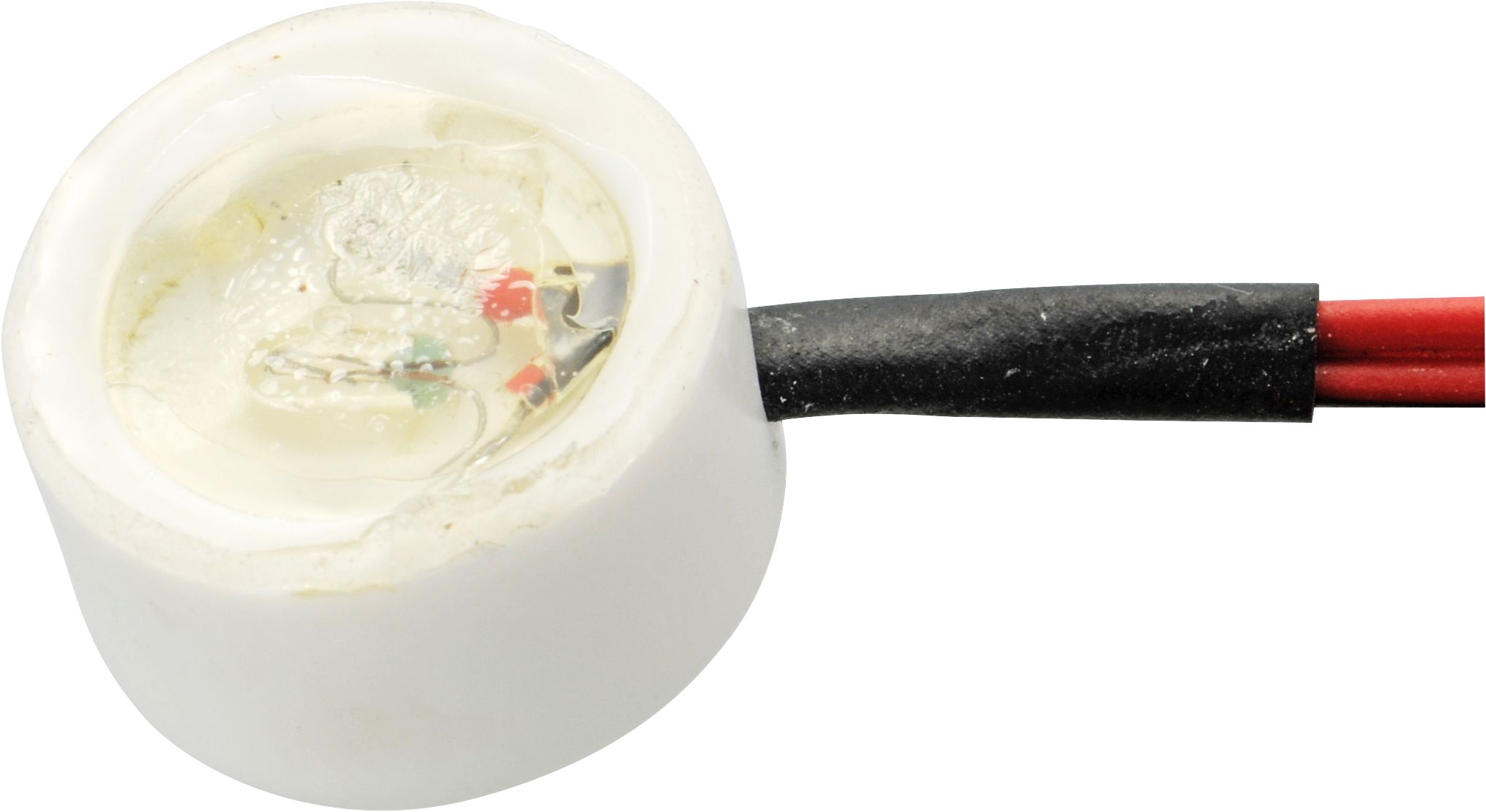

Beleuchtung für CASSENS & PLATH Kompasse:Steuerkompass Typ 11 und 21, sowie BETA, IOTA, DELTA und ZETA und das Pendelklinometer.Zur Befestigung des Beleuchtungselementes an einem Kompass oder einem Pendelklinometer wird die Schutzfolie entfernt und mit der Klebefläche, an einem geeigneten Ort, auf der Glasglocke bzw. dem Deckelglas befestigt.

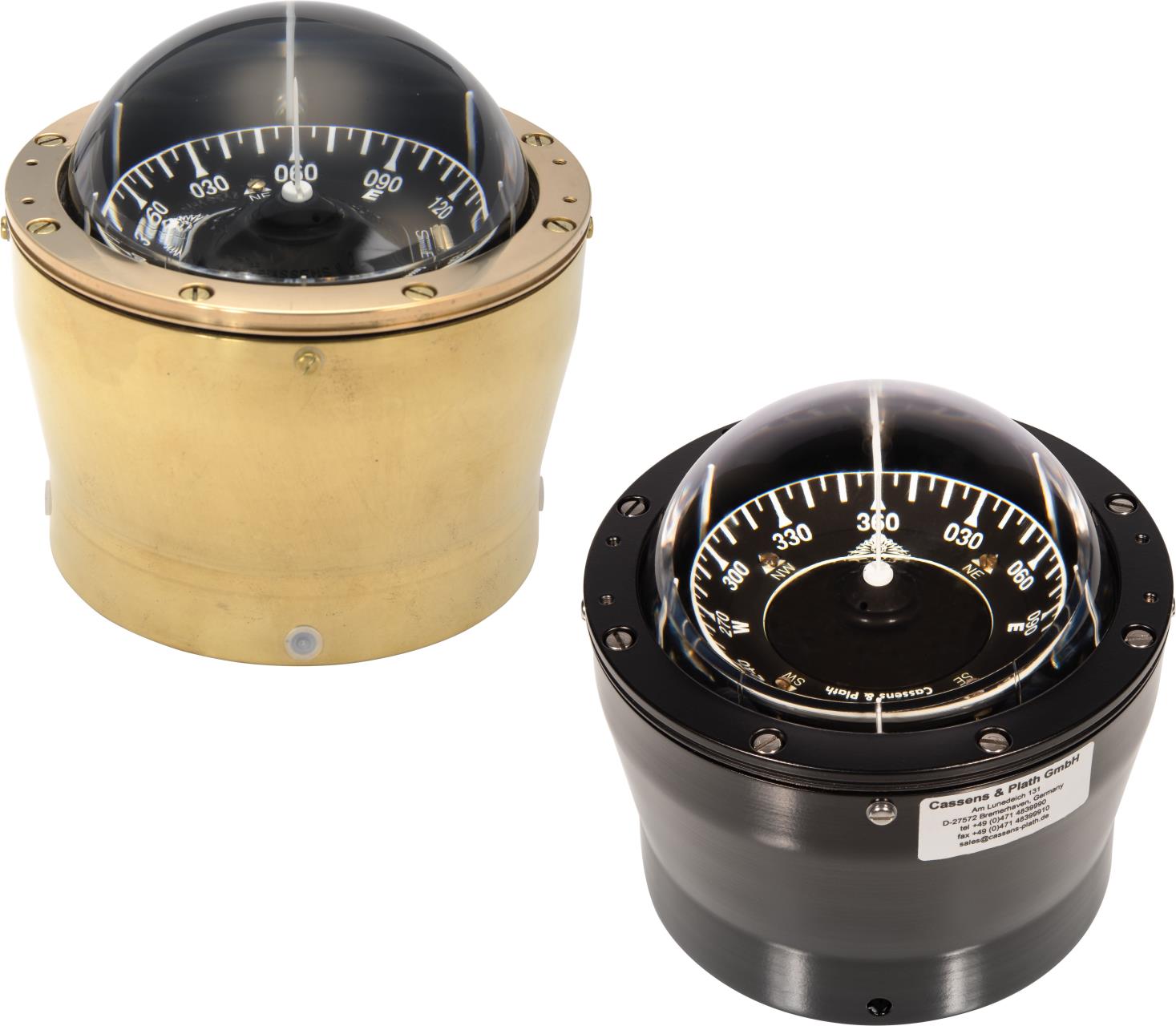

Aufbau-Kompass DELTA/2 im massiven Messinggehäuse aus Steuerkompass-Serie des Traditionsherstellers CASSENS & PLATH.Hohe Anzeigegenauigkeit (entsprechend ISO-Norm)Das deutliche Rosenbild mit 5°-Teilung und einem Durchmesser von 130 mm ermöglicht ermüdungsfreies Ablesen über längere Zeiträume auch bei NachtSchock- und vibrationsfestMit Schattenstift zur Deviationskontrolle (Azimutpeilung)Blendfreie 12 Volt RotlichtbeleuchtungMit WerksattestLieferbar in schwarz lackiert oder Messing poliert.Aufbauversion DELTA/2.
Bekannter und bewährter Kugelkompass von SILVA aus Schweden mit vielen Vorteilen:Klare, gut ablesbare 5°-Kompassrose, saphirgelagert, gedämpft und individuell ausbalanciert mit Ringmagnet und Federaufhängung. Die Kugel ist aus kratzfestem Acrylglas, das Gehäuse aus schwarzem Kunststoff.Das Kardaniksystem erlaubt Krängungen bis zu 30°. gelbe Steuerstriche und eine 12 Volt-Beleuchtung gewährleisten eine gute Ablesbarkeit.Rosendurchmesser 70 mm.Es werden zwei verschiedenen Montageoptionen mitgeliefert, die es ermöglichen, den Kompass sowohl als Aufbaukompass in einer Halterung mit mehreren Winkeleinstellungen zu montieren oder als Einbaukompass bündig im Schott.Der Kompass ist geeignet für alle Geschwindigkeitsbereiche, für Segel- und Motoryachten. Er ist stoßsicher und hat eine unbegrenzte Vor- und Rückneigung.Der Kompass SILVA 70NBC wird mit Visier, Halteschinen und mit Magnetset (Kompensator) geliefert.
Der SILVA 85 ist ein robuster Kompass für Jollen.Der Sollkurs kann auf der drehbaren, beschrifteten Außenskala eingestellt werden.Es liegt zum Austauschen je ein Außenring in schwarz (mit weißen Zahlen) und weiß (mit schwarzen Zahlen) bei. Scheinbarer Rosendurchmesser 85 mm.Der Kompass wird ohne große Löcher flach an Deck montiert, häufig an beiden Seiten des Bootes.
Kompass SILVA 125T mit einer scheinbaren Kompassrose von 125 mm, kardanischen gelben Steuerstrichen, eingebauter Beleuchtung und Visier. Er passt mit dem Basisdurchmesser von 175 mm auf die meisten Steuersäulen. Der Kompensator ist serienmäßig bereits in der Säule eingebaut.
Steuerkompass mit leicht ovaler Form für die Einbau-Montage, eine Aufbau-Montage ist mit dem optional lieferbaren Aufbausockel (Höhe 75 mm) ebenfalls möglich.Schwarzes Kunststoffgehäuse, versehen mit einer dreiteiligen Blendhaube, einstellbaren Kompensationsmagneten und einer sparsamen für 12-24 Volt geeigneten LED-Beleuchtung.Scheinbarer Rosendurchmesser 115 mm. Lieferbar in zwei Ausführungen: - Artikel 3642-115 mit flacher Kompassrose, - Artikel 3642-116 mit konischer Kompassrose. SOLAS, MED und Steuerrad zertifiziert und daher auch für ausrüstungspflichtige Boote zugelassen. Der Aufbausockel ist ein separates Zubehörteil und muss zusätzlich bestellt werden.
Kompass im massiven Messinggehäuse. Steuerkompass-Serie mit hoher Anzeigegenauigkeit (entsprechend ISO-Norm). Das deutliche Rosenbild mit 5°-Teilung und einem Durchmesser von 120 mm ermöglicht ermüdungsfreies Ablesen über längere Zeiträume auch bei Nacht.Merkmale:Schock- und vibrationsfest.Mit Schattenstift zur Deviationskontrolle (Azimutpeilung).Blendfreie 12 Volt Rotlichtbeleuchtung. Mit Werksattest.Lieferbar in schwarz lackiert oder Messing poliert.Aufbauversion ZETA/2.

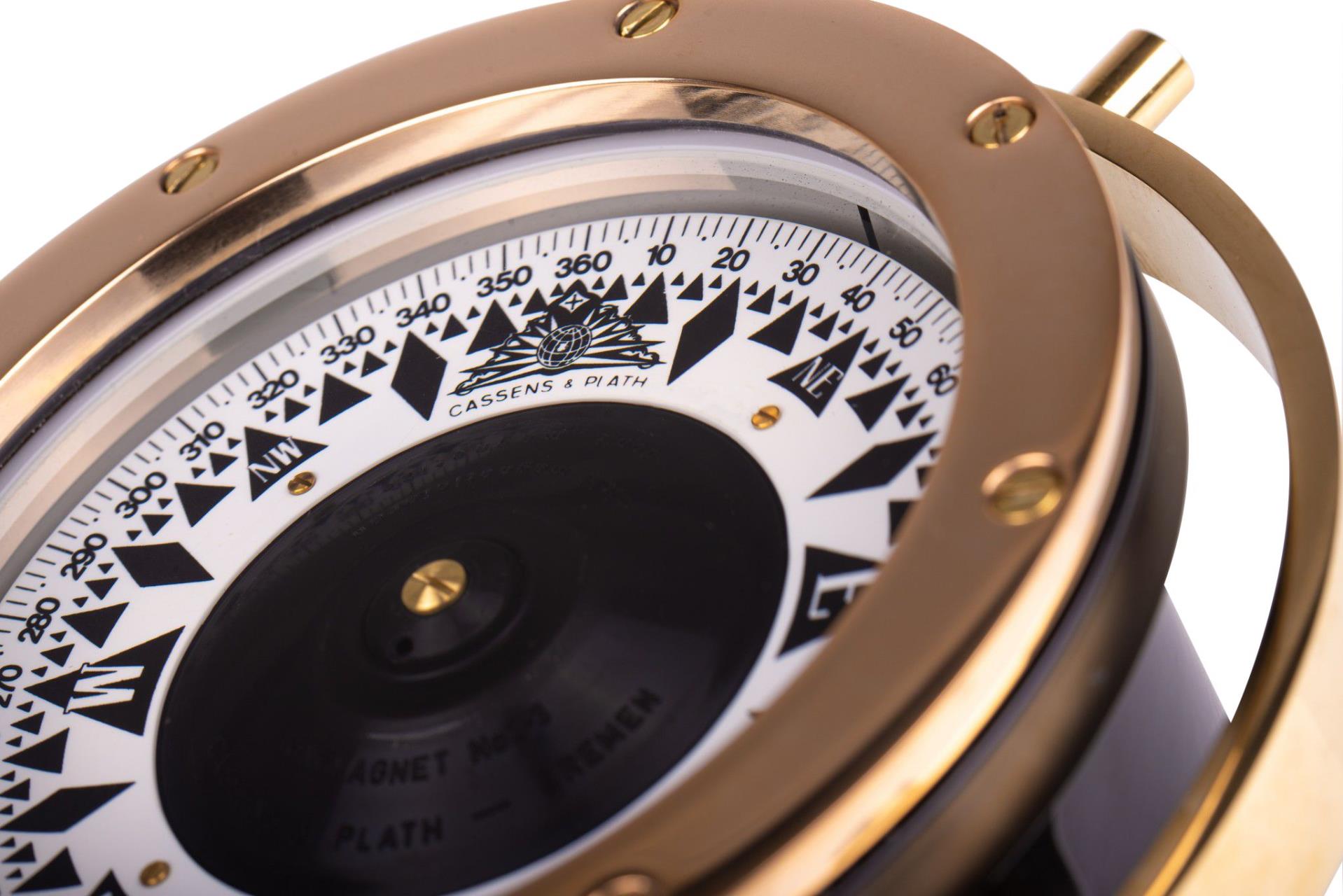

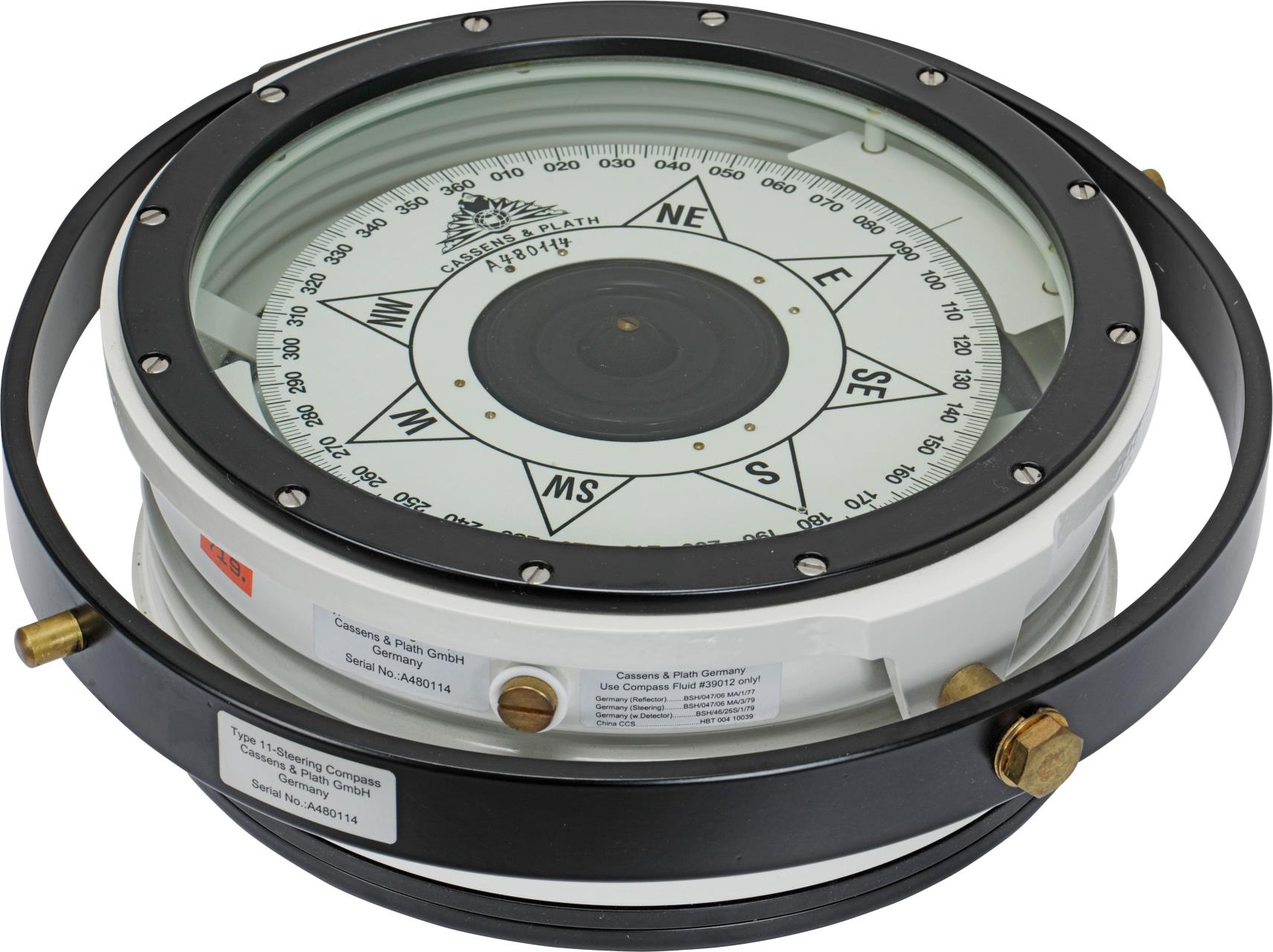

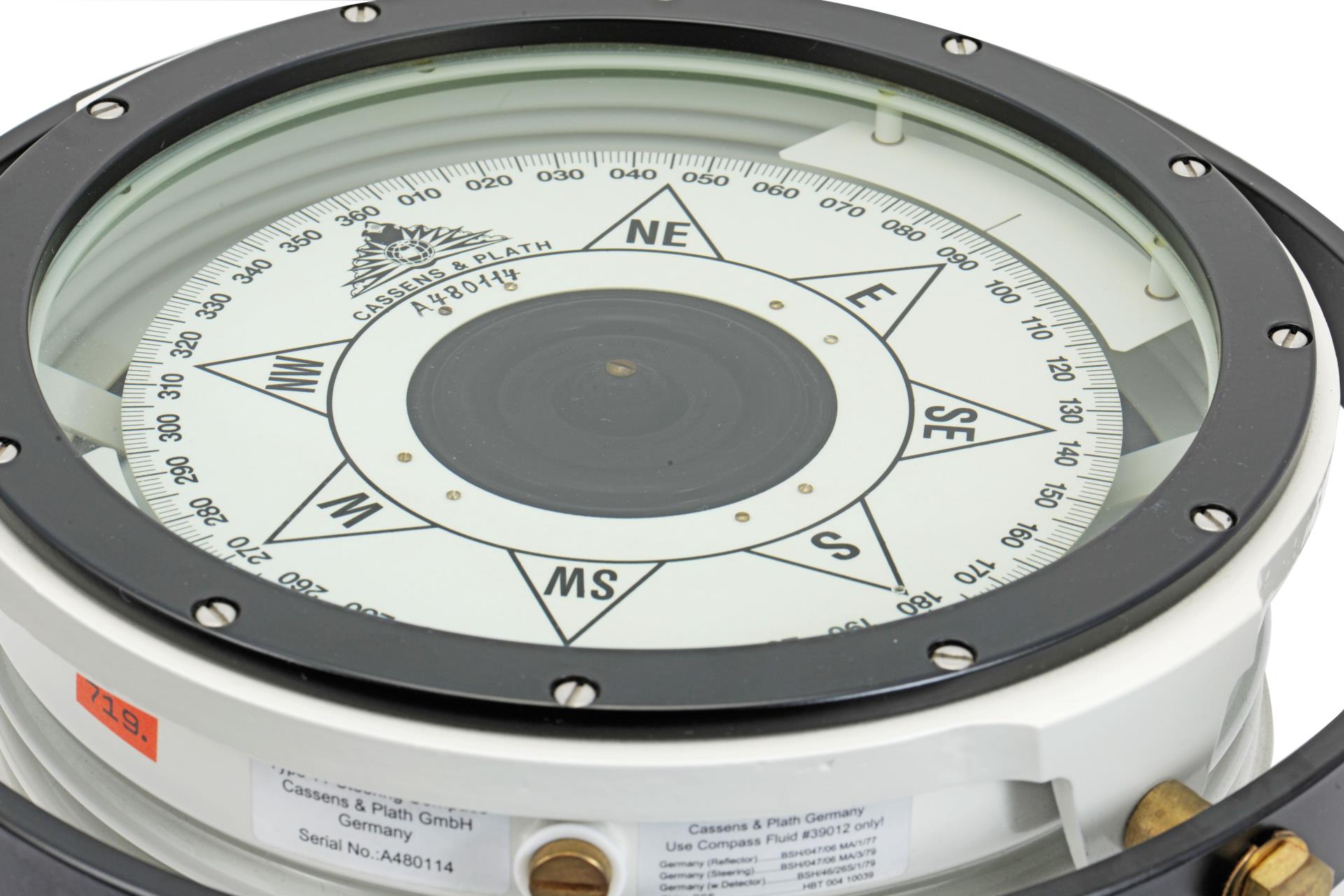

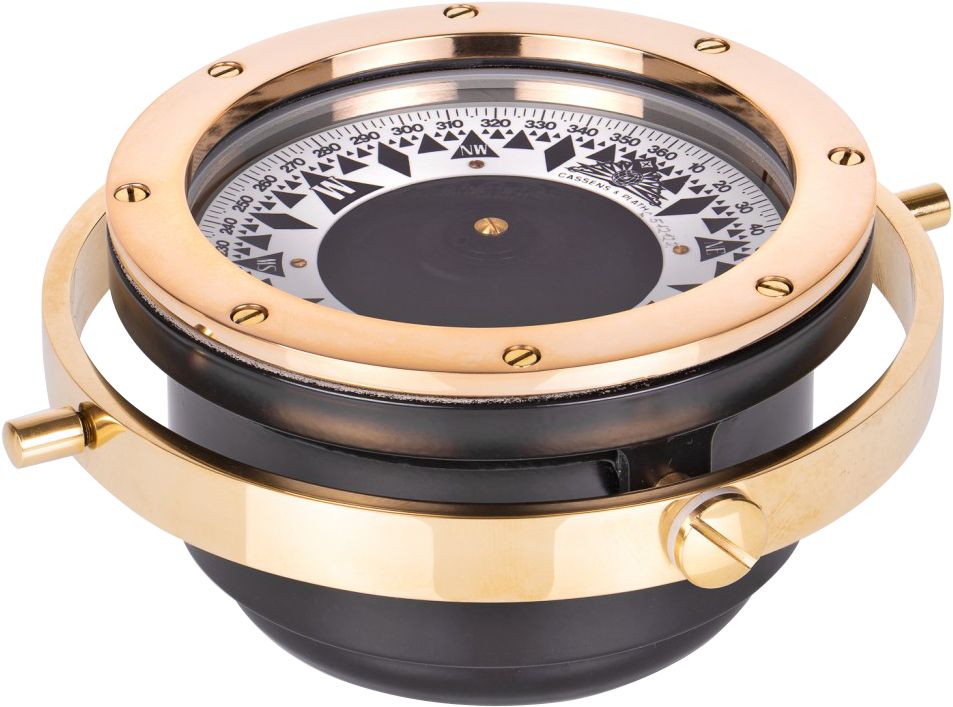

MED-/SOLAS-Zulassung (siehe unter "Downloads & Informationen" weiter unten auf dieser Seite). Professioneller Kompass CASSENS & PLATH TYPE/11. Der schwere Flachglaskompass mit kardanischer Aufhängung ist in zwei Versionen verfügbar.Der TYPE/11 Peil-/Reflexionskompass ist mit einem Messing-Gradring ausgestattet. Auf dem oberen Deckelglas befindet sich außerdem das Zentrumsstück aus Messing, auf das der Peildiopter (als Extra verfügbar) aufgesteckt wird. Damit wird die Durchführung von Peilungen möglich.Der Peil-/Reflexionskompass ist zum Einsatz in Reflexions-Kompassanlagen sowie einem Peilstand geeignet.Der TYPE/11 Steuerkompass entspricht dem Peil-/Reflexionskompass, jedoch ohne Peilring und Zentrumsstück. Der Außenring ist hier schwarz.Der Steuerkompass wird als Decken- oder Tischsteuerkompasse eingesetzt oder kommt in Reflexionsaufsätzen zum Einsatz.Technische Daten:Rosendurchmesser 180 mm (7½“)Rosendruck Nord unter Nord (Nord unter Süd als kostenpflichtiges Extra möglich)1°-Teilung3-stellige Ziffern alle 10°8 Kardinal-/ Interkardinalpunkte extra markiertJe 1 Steuerblende voraus und achteraus1°-Teilung auf dem Gradring des PeilkompassesLängsschiffsaufhängung, mit Lagerbuchsen aus Bronzevibrationsfeste DehnungsmembraneUnter "Zubehör & Ersatzteile" finden Sie weiter unten auf dieser Seite folgende Extras:Ein Paar Kompassarme für die Verwendung als Tischkompass (Artikel-Nr. 3730-102)Peildiopter (Artikel-Nr. 3730-105)Steuerlinse (Artikel-Nr. 3730-108)Beleuchtungselement 12 oder 24 Volt (Artikel-Nr. 3730-112 und -124)Aufbaudimmer Beleuchtung 24 Volt (Artikel-Nr. 3730-106) B+C-Kompensierung (Artikel-Nr. 3730-101)D-Kompensierung (Artikel-Nr. 3730-107)Hölzerner Aufbewahrungskasten (Artikel-Nr. 3730-109)

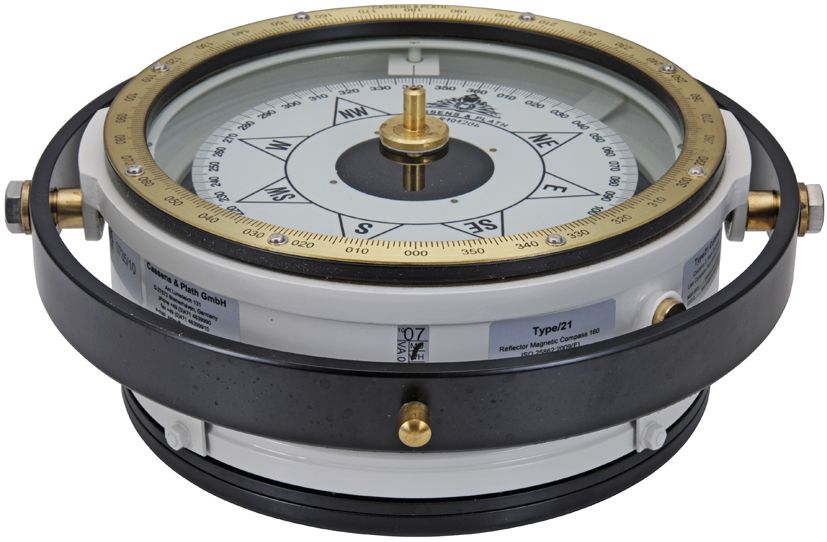

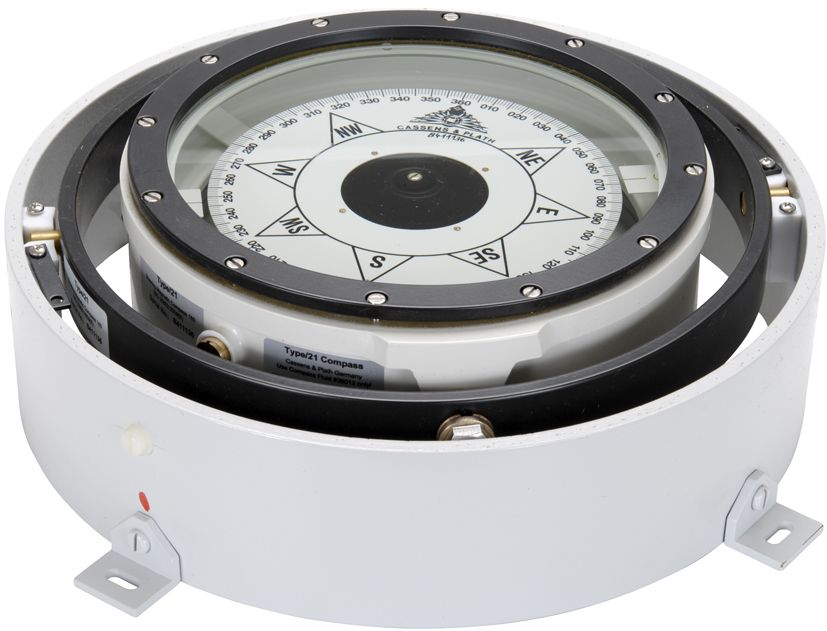

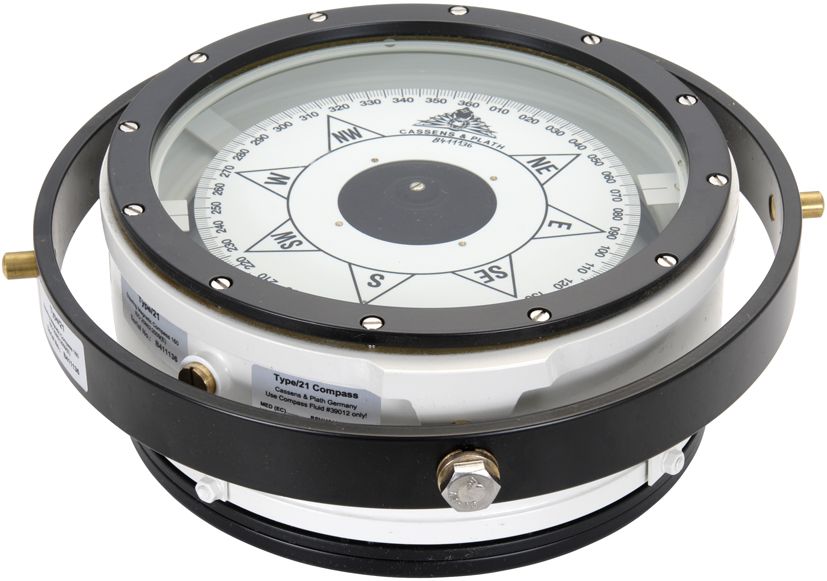

MED-/SOLAS-Zulassung (siehe unter "Downloads & Informationen" weiter unten auf dieser Seite). Professioneller Kompass CASSENS & PLATH TYPE/21. Der schwere Flachglaskompass mit kardanischer Aufhängung ist in zwei Versionen verfügbar.Der TYPE/21 Peil-/Reflexionskompass ist mit einem Messing-Gradring ausgestattet. Auf dem oberen Deckelglas befindet sich außerdem das Zentrumsstück aus Messing, auf das der Peildiopter (als Extra verfügbar) aufgesteckt wird. Damit wird die Durchführung von Peilungen möglich.Der Peil-/Reflexionskompass ist zum Einsatz in Reflexions-Kompassanlagen sowie einem Peilstand geeignet.Der TYPE/21 Steuerkompass entspricht dem Peil-/Reflexionskompass, jedoch ohne Peilring und Zentrumsstück. Der Außenring ist hier schwarz.Der Steuerkompass wird als Decken- oder Tischsteuerkompasse eingesetzt oder kommt in Reflexionsaufsätzen zum Einsatz.Der TYPE/21 Steuerkompass im Tischaufsatz mit Haube ist im Tischaufsatz/160 kardanisch (in Längsschiffsrichtung aufgehängt) gelagert. Der Tischaufsatz ist für die Küstennavigation zugelassen. Auf diesen GFK-Unterring wird die Messinghaube mit Einsicht aufgesetzt.Das ebenfalls zum Lieferumfang gehörende 24V-Beleuchtungselement beleuchtet die Rosenkarte von der Oberseite.Um eine freie Neigung des Kompasses zu ermöglichen, muss das Deck mit einem entsprechenden Ausschnitt versehen werden.Technische Daten:Rosendurchmesser 160 mm (6½")Rosendruck Nord unter Nord (Nord unter Süd als kostenpflichtiges Extra möglich)1°-Teilung3-stellige Ziffern alle 10°8 Kardinal-/ Interkardinalpunkte extra markiertJe 1 Steuerblende voraus und achteraus1°-Teilung auf dem Gradring des PeilkompassesLängsschiffsaufhängung, mit Lagerbuchsen aus Bronzevibrationsfeste DehnungsmembraneUnter "Zubehör & Ersatzteile" finden Sie weiter unten auf dieser Seite folgende Extras:Ein Paar Kompassarme für die Verwendung als Tischkompass (Artikel-Nr. 3730-102)Peildiopter (Artikel-Nr. 3730-105)Steuerlinse (Artikel-Nr. 3730-108)Beleuchtungselement 12 oder 24 Volt (Artikel-Nr. 3730-112 und -124)Aufbaudimmer Beleuchtung 24 Volt (Artikel-Nr. 3730-106) B+C-Kompensierung (Artikel-Nr. 3730-101)D-Kompensierung (Artikel-Nr. 3730-107)Hölzerner Aufbewahrungskasten (Artikel-Nr. 3730-109)

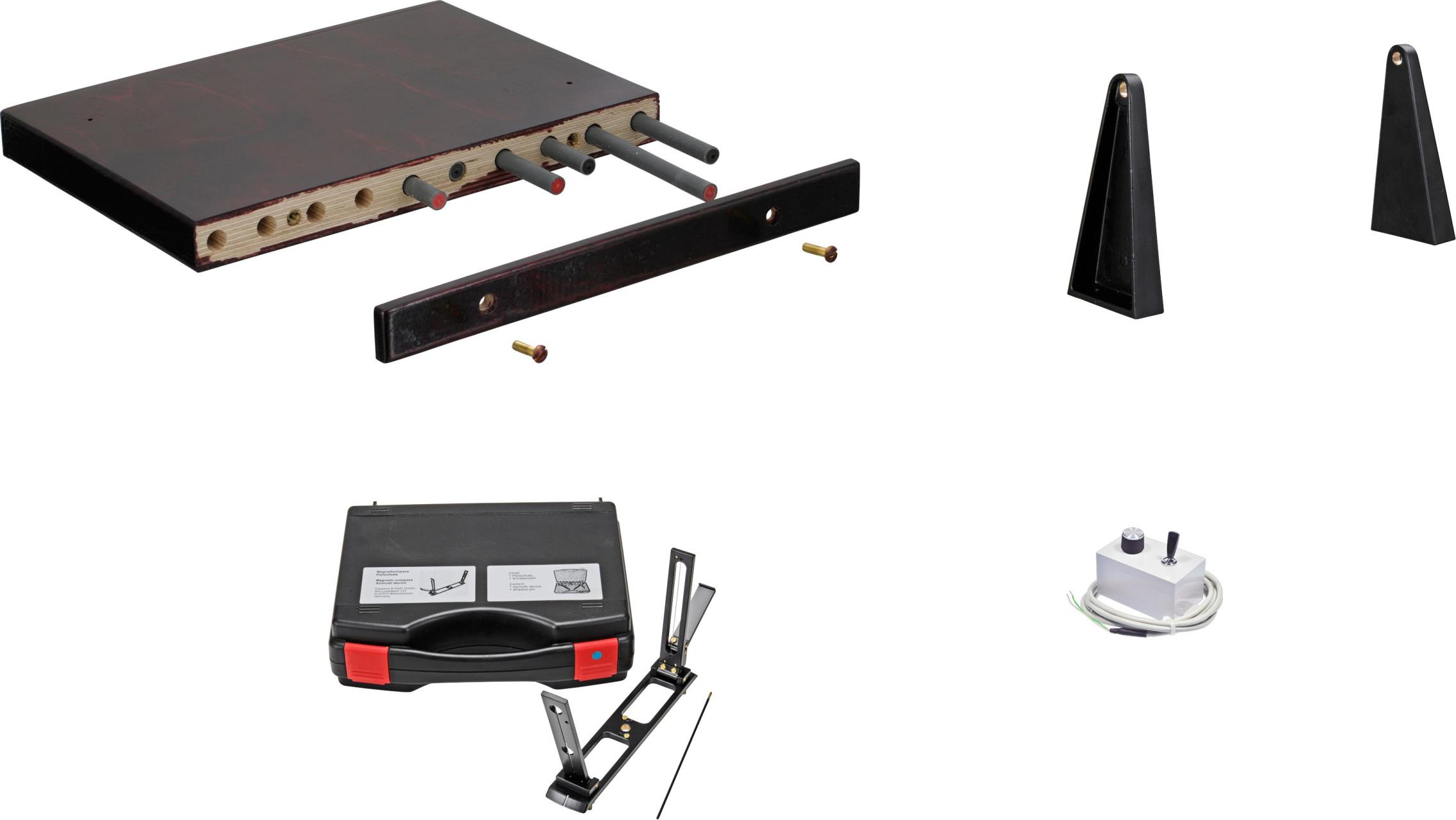

Lieferbares Zubehör:B+C-Kompensierung (bestehend aus drei Sperrholzmagazinen 300 x 215 x 30 mm und 6 Stück ISO Stab-Magneten).B+C Korrektoren kompensieren das permanente Längsschiffs und Querschiff. Für die B-Kompensierung wird jeweils ein Magazin an Backbord und Steuerbord des Kompasses befestigt (Magnete parallel zum Längsschiff). Das dritte Magazin wird für die C-Kompensierung voraus oder achterraus des Kompasses montiert (Magnete parallel zur Querschiffsrichtung).Kompassarme für Tischaufstellung.Peilvorrichtung im Kunststoffkoffer.Klappbare Peildiopter mit Schlitz- und Fadenvisir. Der Diopter besitzt einen Schwarzspiegel zur Messung des Sonnenazimuts. Die Ablesung der Seitenpeilung auf dem Gradring des Kompasses erfolgt über Indexmarken an beiden Enden des Peildiopters. Der Indexfaden dient zur Ablesung der Kompassrose bei Kompasspeilungen. Im Lieferumfang enthalten ist auch ein Schattenstift zum Einstecken in das Zentrumsstück des Kompasses. Der Peildiopter ist gemäß ISO25862 und IEC60945 zertifiziert. Das Instrument wird sicher in einem mitgelieferten Kunststoffkasten gestaut.Beleuchtungsdimmer 24 Volt.Der Beleuchtungsdimmer gewährleistet bei unterschiedlichen Lichtverhältnissen eine gute Ablesbarkeit des Kompasses. Er besitzt einen separaten An/Aus Schalter und die Beleuchtung kann mit einem Drehknopf stufenlos eingestellt werden. Die Gehäuseoberfläche des Dimmers ist grau lackiert.

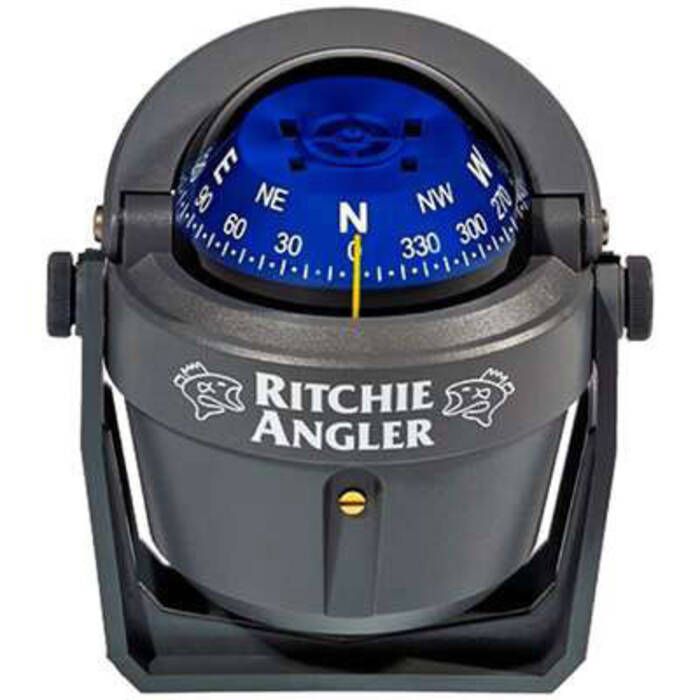

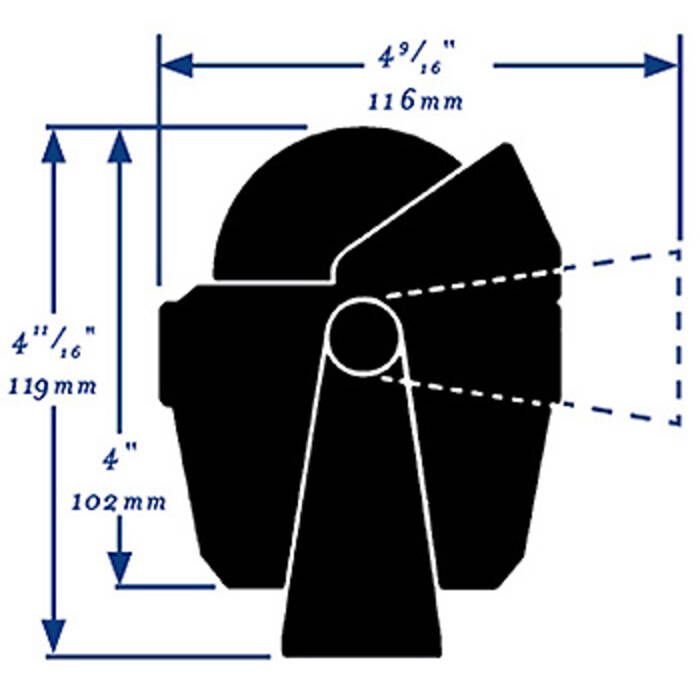

Der RITCHIE ANGLER RA-91 ist ein Kompass mit Bügelmontage für Motorboote und Angelboote.Merkmale:Bügel mit Rändelschrauben zum schnellen Verstellen oder die DemontageScheinbarer Rosendurchmesser 70 mm, Rosenfarbe blauVon vorne ablesbare Rose mit großen Ziffern, 5°-Unterteilung Eingebaute KompensatorenBewegliche Sonnenblendegrüne 12 Volt-BeleuchtungHöhe des Kompass 102 mm, mit Bügel 119 mm. Durchmesser des Kompassgehäuses 90 mm. Gewicht 400 g. Farbe anthrazith.

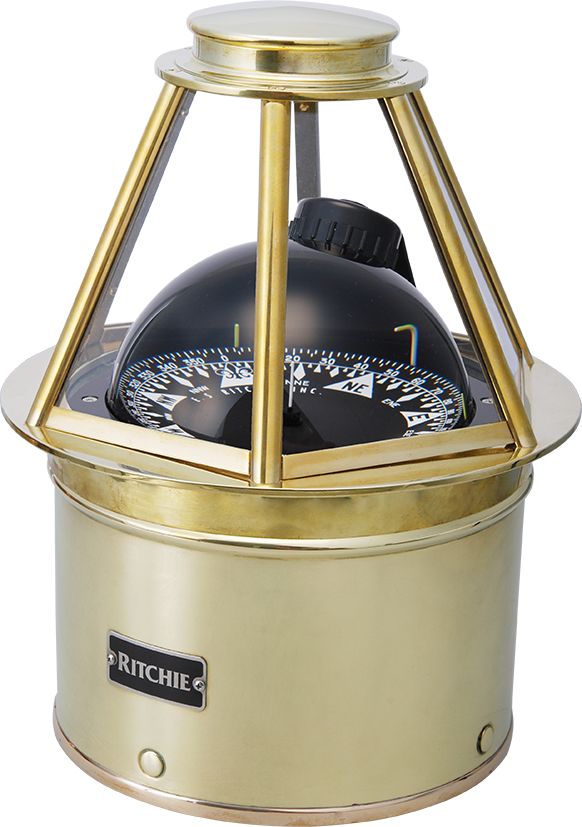

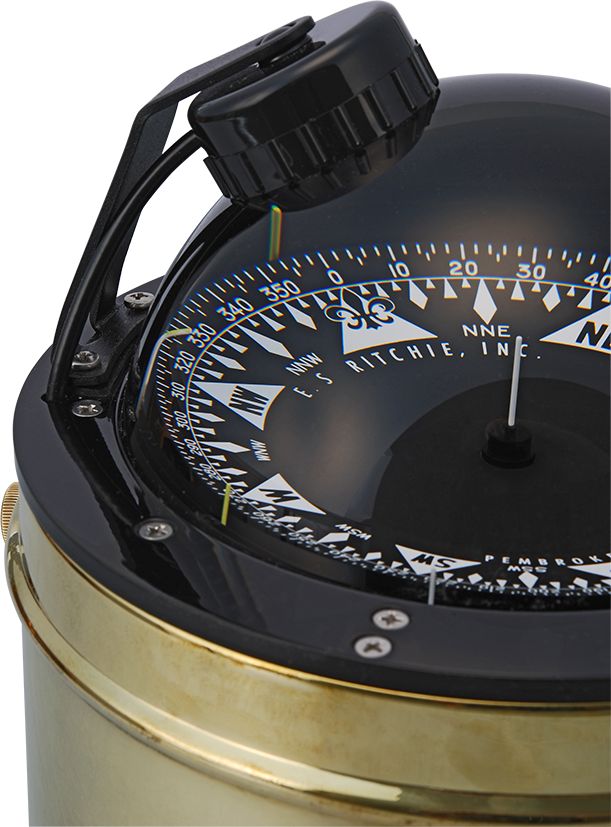

Der Ritchie Globemaster ist ein sehr weit verbreiteter Yachtkompass mit Kompasshaus aus poliertem Messing.Für die klassische Yacht ist er mit einer Blende in Form eines traditionellen Skylight verfügbar. Merkmale für den Ritchie Globemaster SK-615-EX: - 6" große, flache Kompassrose mit 2°-Einteilung, - Ausführung in poliertem Messing, - kardanisch aufgehängt, - integrierte Kompensatoren, - mattierte Sonnenblende - die Haube ist drehbar um die integrierte Sonnenblende auszurichten, - grüne NiteVu Nachtbeleuchtung für 12 Volt, - 5 Jahre Herstellergarantie, Abmessungen: 308 x 205 x 252 mm. Gewicht: 9 kg.
